IMPLEMENTASI "ROUTER WINDOWS XP" DI VMWARE

Skenario Jaringan

Pada kali ini terdapat 2 ruangan dengan beberapa computer dan memiliki jaringan local. Kedua ruangan ini dihubungkan melalui router. Router tersebut adalah Windows XP. Berikut adalah rincian ip address masing-masing PC.

TABEL IP ADDRESS

NAMA	IP Address
PC – Router	Ether 1 : 192.168.3.1 /25 Ether 2 : 192.168.3.129 /25
PC – Client 1	192.168.3.2 /25
PC – Client 2	192.168.3.130 /25

Tujuan tugas :

1. Komputer 1 dapat terhubung dengan jaringan pada jaringan pada komputer 2, meskipun berbeda jaringan

2. Kedua ruangan dapat melakukan sharing file dan berbagi sumber daya hardware.

A. Langkah Percobaan dengan Cisco Packet Tracer

1. Berikut adalah skema yang akan kita buat.

2. Setelah itu buka packet tracer.

3. Kita tambahkan Router-PT-Empty pada menu “router”

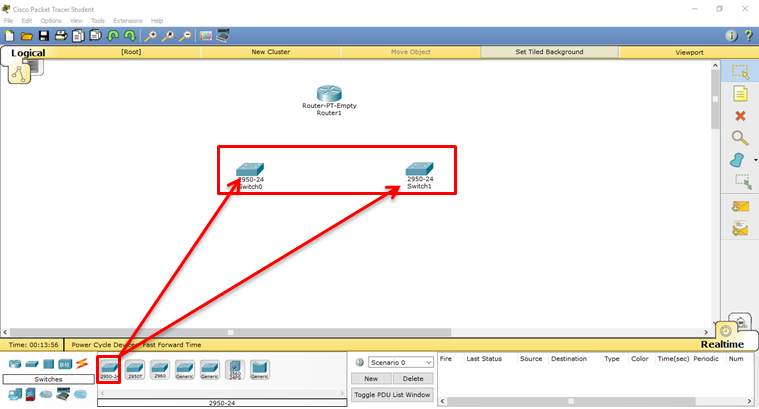

4. Setelah itu tambahkan 2 buah switch pada menu “switch”

5. Lalu tambahkan 4 buah End-Device. Lalu pilih PC

6. Sekarang kita atur router. Klik 2 kali router maka akan tampil seperti gambar dibawah. Kita off kan terlebih dahulu dengan mengklik tombol power pada pojok kanan. Lalu tambahkan PT-ROUTER-NM-1CE, dengan cara mendrag ke dalam port yang kosong. Lalu nyalakan kembali dengan mengklik tombol power pada pojok kanan.

7. Setelah itu hubungkan dengan kabel straight pada masing-masing device.  Akan tampak node-node merah yang tandanya setiap node tidak terhubung. Ini karena belum diberi ip address dan belum dinyalakan portnya pada router.

8. Selanjutnya adalah memberi ip address pada router. Dengan klik dua kali pada router dan pastikan power dalam keadaan nyala dengan melihat switch power pada pojok kanan.

9. Setelah itu kita masuk menu Config. Lalu kita tunggu router nyala seperti pada gambar dibawah ini.

10. Lalu tambahkan IP pada Interfaces sesuai dengan tabel ip yang telah dibuat di bawah ini.

PC – Router

Ethernet 1 : 192.168.3.1 /25 Ethernet 2 : 192.168.3.129 /25

Lihat gambar di bawah ini.

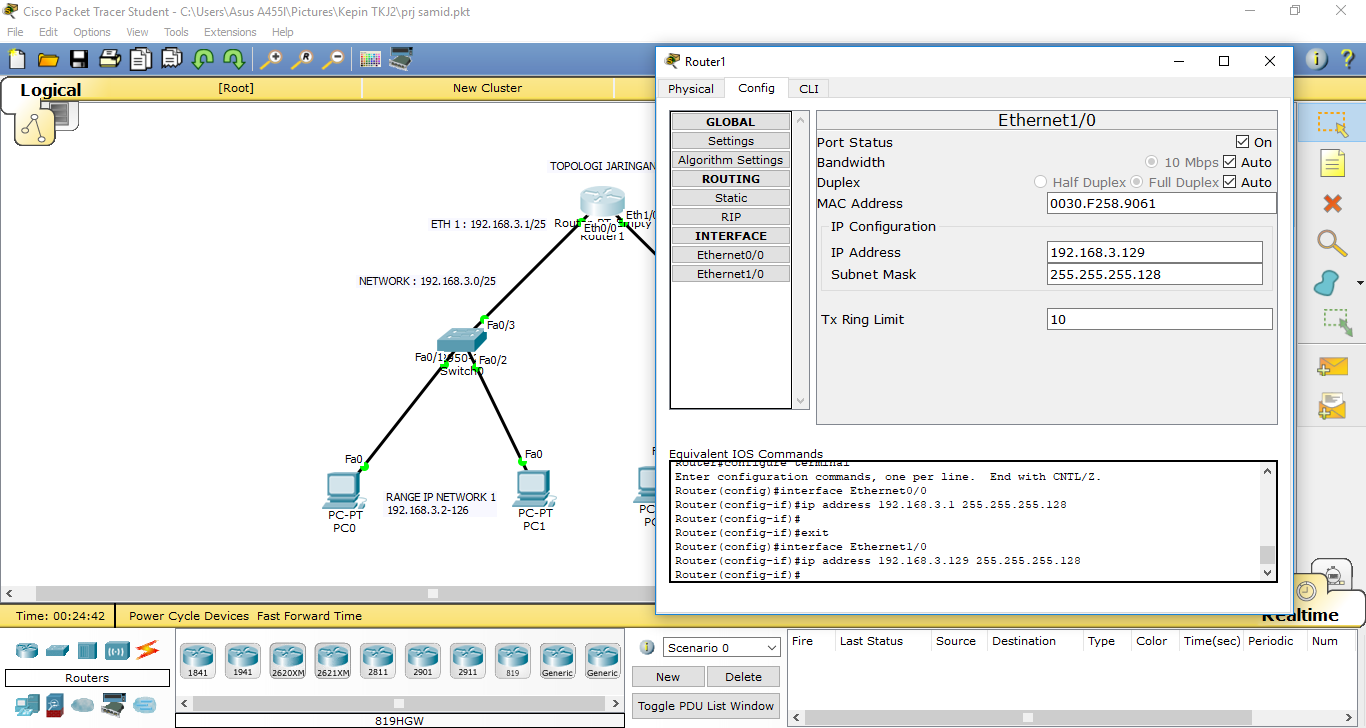

 IP Address Ether 1 Router

IP Address Ether 2 Router

11. Maka akan terlihat seperti gambar dibawah ini.

12. Gambar diatas menunjukkan bahwa semua node sudah berwarna hijau, artinya semua perangkat sudah terhubung dengan benar.

13. Berikut adalah tabel ip address yang digunakan untuk PC-0 sampai PC-3

PC – Network 1	192.168.3.2-192.168.3.126 /25
PC – Network 2	192.168.3.130-192.168.3.254 /25

14. Jangan lupa tambahkan gateway pada PC dengan IP Router yang terhubung pada masing – masing PC.

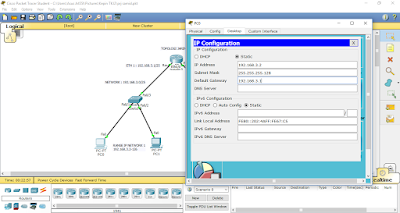

PC0

PC2

15. Selanjutnya kita lakukan dari PC0 dan PC3 dan juga sebaliknya untuk melihat apakah terhubung atau tidak. Kita lakukan juga ping ke gateway router yang berasal dari network berbeda.

PC0 tes ping ke PC2

PC2 tes ping ke PC0

16. Jika bisa mendapat reply maka berhasil. Alhamdulillah

17. Sekian dari saya apabila ada kekurangan saya minta maaf. Semoga bermanfaat dan Silahkan mencoba.

 B. Percobaan dengan Windows XP

Disini adalah contoh implementasi dengan menggunakan windows XP sebagai Router antara dua PC dengan Network yang berbeda.
